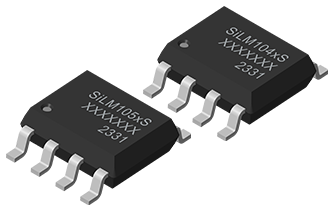

SiLM104x/SiLM105xS系列

具有 CAN FD 和故障保护功能的 CAN 收发器

样片申请

SiLM104xS Datasheet SiLM105xS Datasheet

产品概述

产品特性

安规认证

典型应用图

产品概述

SiLM104x/SiLM105xS系列是高速控制器局域网收发器，符合ISO11898-2:2016规范要求。SiLM104x/5xS器件支持经典CAN和最高5Mbps速率的CAN FD网络。SiLM104x/5xS是通过VIO进行内部逻辑转换，允许IO直接连1.8V、2.5V、3.3V或者5V电压。SiLM104xS收发器在低功耗待机模式下支持ISO 11898-2:2016定义的唤醒模式进行远程唤醒。SiLM104x/5xS有多种保护和诊断功能，包含过温关断、TXD显性超时、电源欠压检测和总线电压高于±65V时故障保护。

产品特性

支持经典CAN和满足2Mbps,5Mbps性能的优化CAN FD

IO端口电压范围：1.7V到5.5V

接收器在正常模式下的共模输入电压支持：±30V

接收器在待机模式下的共模输入电压支持：±12V

未上电行为优化：
- 总线和输入引脚在空载状态时为高阻态
- 支持热插拔: 开机/关机时总线和RXD输出无毛刺

集成多种保护功能：
- 总线电压高于±65V故障保护 - 欠压保护
- TXD显性超时 - 过温关断保护

低功耗模式可选：
- 低功耗待机模式(SiLM104xS) - 安静模式(SiLM105xS)

安规认证

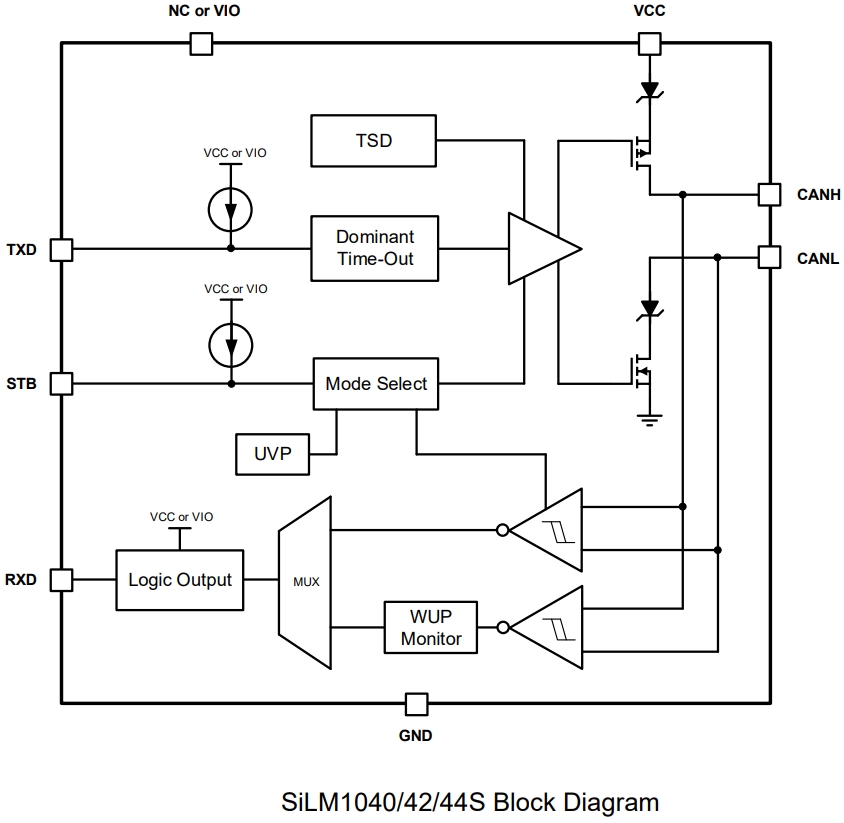

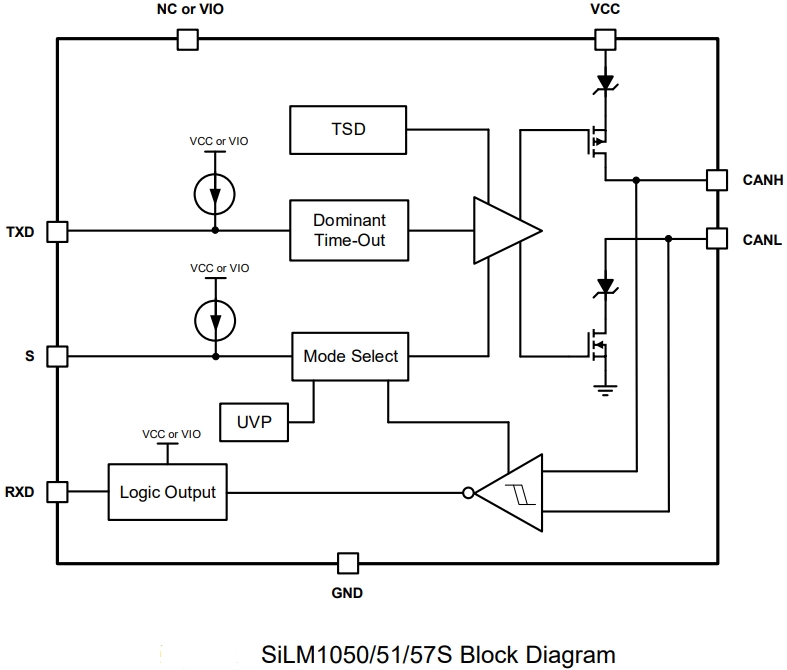

典型应用图

产品参数表

展开过滤器

Part Number	Supply voltage (V)	Bus Fault Voltage (V)	With VIO Pin	Low Power Mode	TTL/CMOS	Data Rate(Mbps) Max	Package Group	Operating Temp （C）	Packing/QTY
SiLM1040SCA-DG	4.5~5.5	-65 ~ 65	Y	Standby	CMOS	8	SOP8	-40 ~ 125	Reel/2500
SiLM1042SCA-DG	4.5~5.5	-65 ~ 65	-	Standby	TTL	8	SOP8	-40 ~ 125	Reel/3000
SiLM1044SCA-DG	4.5~5.5	-65 ~ 65	-	Standby	CMOS	8	SOP8	-40 ~ 125	Reel/2500
SiLM1050SCA-DG	4.5~5.5	-65 ~ 65	Y	Silent	CMOS	8	SOP8	-40 ~ 125	Reel/2500
SiLM1051SCA-DG	4.5~5.5	-65 ~ 65	-	Silent	TTL	8	SOP8	-40 ~ 125	Reel/2500
SiLM1057SCA-DG	4.5~5.5	-65 ~ 65	-	Silent	CMOS	8	SOP8	-40 ~ 125	Reel/2500
